| CLW5161ZXXD4型车厢可卸式垃圾车产品主要技术资料 | |||
| 产品名称 | CLW5161ZXXD4型车厢可卸式垃圾车 | 外型尺寸(mm) | 6455,6500×2500×2710 |
| 底盘型号 | EQ1160ZZ4GJ | 货厢尺寸(mm) | ×× |
| 前排乘客 | 3 | 额定载客(人) | |
| 总质量(kg) | 16000 | 接近/离去角(°) | 28/21 |
| 额定质量(kg) | 10475 | 前悬/后悬(mm) | 1205/1300,1250/1300 |
| 整备质量(kg) | 5330 | 最高车速(km/h) | 80 |
| 排放标准 | GB3847-2005,GB17691-2005国Ⅳ | ||
| 整车说明 | 该车随底盘选装驾驶室,整车长与前悬对应关系为(mm):6455/1205,6500/1250。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):180×45,后部防护离地高度(mm):510。该车选用发动机型号:ISDe185 40,ISDe200 40, EQH160-40,EQH180-40,ISDe160 40,ISDe180 40,YC4E160-42,YC6J180-42,ISB190 40,ISB170 40分别对应的油耗值(L/100km):28.48,28.07,30.45,30.52,30.17,30.2,30.09, 30.58,28.57,27.62。该车仅选用轴距(mm):3950,安装带有卫星定位功能的行驶记录仪。安装带ABS的底盘,ABS系统控制器型号及生产厂:3631010-C2000 /东风电子科技股份有限公司汽车制动系统公司,该车选用ISDe185 40,ISDe200 40,ISB190 40,EQH160-40,EQH180-40,ISDe160 40,ISDe180 40,YC4E160-42,YC6J180-42,ISB170 40,4DX23-140E4,YC4D140-41发动机,对应油耗值 (L/100km) :26.5,26.1,26.6,27.2,27.11,26.92,27.03,26.97,26.48,27.1,24.2,24.8。 | ||
| CLW5161ZXXD4型车厢可卸式垃圾车底盘参数 | |||
| 底盘型号 | EQ1160ZZ4GJ | 燃油种类 | 柴油 |
| 轴数 | 2 | 前轮距(mm) | 1940,1900,1810,1965,2005 |
| 轴距(mm) | 3500,3650,3800,3950,4200,4500,4700,5150,5400 | 后轮距(mm) | 1860,1800,1800 |
| 轮胎数 | 6 | 轮胎规格 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5 |
| CLW5161ZXXD4型车厢可卸式垃圾车发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
|
ISDe160 40 ISDe180 40 YC4E160-42 YC6J180-42 EQH160-40 EQH180-40 ISDe200 40 ISDe185 40 ISB170 40 ISB190 40 4DX23-140E4 YC4D140-41 YC4E160-45 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 一汽解放汽车有限公司无锡柴油机厂 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 |
4500 4500 4260 6500 4752 4752 4500 6700 5900 5900 3857 4200 4260 |
118 132 118 132 118 132 140 136 125 140 105 103 118 |
| CLW5161ZXXD4型车厢可卸式垃圾车产品主要技术资料 | |||
| 产品名称 | CLW5161ZXXD4型车厢可卸式垃圾车 | 外型尺寸(mm) | 6455,6500×2500×2710 |
| 底盘型号 | EQ1160ZZ4GJ | 货厢尺寸(mm) | ×× |
| 前排乘客 | 3 | 额定载客(人) | |
| 总质量(kg) | 16000 | 接近/离去角(°) | 28/21 |
| 额定质量(kg) | 10475 | 前悬/后悬(mm) | 1205/1300,1250/1300 |
| 整备质量(kg) | 5330 | 最高车速(km/h) | 80 |
| 排放标准 | GB3847-2005,GB17691-2005国Ⅳ | ||
| 整车说明 | 该车随底盘选装驾驶室,整车长与前悬对应关系为(mm):6455/1205,6500/1250。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):180×45,后部防护离地高度(mm):510。该车选用发动机型号:ISDe185 40,ISDe200 40, EQH160-40,EQH180-40,ISDe160 40,ISDe180 40,YC4E160-42,YC6J180-42,ISB190 40,ISB170 40分别对应的油耗值(L/100km):28.48,28.07,30.45,30.52,30.17,30.2,30.09, 30.58,28.57,27.62。该车仅选用轴距(mm):3950,安装带有卫星定位功能的行驶记录仪。安装带ABS的底盘,ABS系统控制器型号及生产厂:3631010-C2000 /东风电子科技股份有限公司汽车制动系统公司,该车选用ISDe185 40,ISDe200 40,ISB190 40,EQH160-40,EQH180-40,ISDe160 40,ISDe180 40,YC4E160-42,YC6J180-42,ISB170 40,4DX23-140E4,YC4D140-41发动机,对应油耗值 (L/100km) :26.5,26.1,26.6,27.2,27.11,26.92,27.03,26.97,26.48,27.1,24.2,24.8。 | ||
|

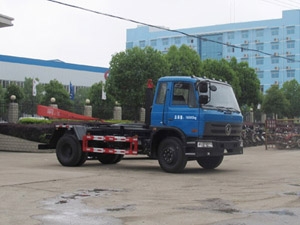

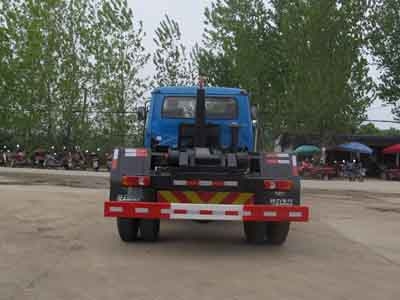

东风车厢可卸垃圾车12立方米 拉臂式垃圾车 转运垃圾车
|
| 图片 |
|
|
| 主要技术参数 |
|
|
| 产品特点 |
|
车厢可卸式垃圾车又叫拉臂式垃圾车，东风多利卡拉臂垃圾车是一种采用高新设计可伸缩的钩臂，实现垃圾厢的二次吊装，自吊上放下，可自行倾倒垃圾的环卫设备。 东风多利卡拉臂垃圾车结构简单，操作稳定方便，装卸效率高，机械化程度高，节省人力。东风多利卡钩臂式垃圾车一车可带多个垃圾厢，在装卸的运输过程中可有效地避免二次污染。 拉臂垃圾车采用高新设计可摆动的钩臂，东风多利卡拉臂垃圾车垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便，货厢上带盖（倒垃圾时可翻开），东风多利卡拉臂垃圾车厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理，改装部分与原车底盘为可分离式，维修方便且保持了原车的机动性及行驶性能。
拉臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成： 多路换向阀：保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。 平衡阀：能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头，承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能，在操作过程中确保液压系统安全可靠。 箱体锁定装置：东风多利卡钩臂式垃圾车液压系统控制的锁箱结构，能紧紧的把垃圾箱的底部的导轨粱锁紧。东风多利卡钩臂式垃圾车在运输的过程中，垃圾箱与车辆底盘融为一体，安全性能可靠。 平衡稳定装置：独特结构的后平衡装置能保证在钩箱与卸箱的过程中，起辅助支撑作用。加大整车的重心范围，工作中更加安全可靠。使整车具有了可靠的使用稳定性。
拉臂钩的结果：东风多利卡拉臂垃圾车全部采用欧洲最新设计，品种多，结构规格全。有三大结构形式，拉臂式，伸缩式，摆臂伸缩式。吨位从一吨到二十吨。用户可以根据不同的底盘，不同的场所需求，安装结构不同的拉臂钩。
