总质量(Kg) 31000 罐体容积(m3) 36.76
额定载质量(Kg) 14070,14005 外形尺寸(mm) 11995×2500×3950
整备质量(Kg) 16800 货厢尺寸(mm) ××
额定载客(人) 准拖挂车总质量(Kg)
驾驶室准乘人数(人) 2,3 载质量利用系数
接近角/离去角(°) 28/8 前悬/后悬(mm) 1460/2735,1460/2785
轴数 4 轴距(mm) 1850+4350+1350,1950+4250+1350,1850+4350+1430,1950+4250+1430,1850+4600+1350,1950+4500+1350,1850+4600+1430,1950+4500+1430,1950+4250+1300,1950+4500+1300,2050+4400+1350,2050+4000+1350,1850+4600+1400
轴荷(Kg) 6500/6500/18000(并装双轴) 最高车速(Km/h) 90
其它 备注:随底盘选装高顶和平顶驾驶室,驾驶室顶部可不选装导流罩。运输介质:烟煤粉,密度:0.4吨/立方米,罐体有效容积:36.76立方米,罐体外形尺寸(直线段长/直径)(mm):8600/2500。仅采用轴距(mm):1850+4600+1350,1950+4500+1300,2050+4400+1350对应的后悬为(mm):2735,2785,2735。防护材料:Q235,连接方式:左右侧面及后下部防护均采用螺栓连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):520。该车安装带有卫星定位功能的行驶记录仪。ABS生产厂家:东风电子科技股份有限公司制动系统公司;型号:3631010-C2000。发动机型号:ISDe270 40,ISLe270 40,ISLe292 40,ISLe315 40,ISC8.3-270E40A,ISC8.3-292E40A,dCi320-40,ISL9.5-315E40A,YC6L280-42,YC6L310-42,ISL9.5-340E40A,DDi75S270-40,DDi75S292-40,ISL9.5-292E40A对应的油耗值(L/100km):39.12;39.44;39.51;39.69;39.59;42.6;39.6;39.4;41;42;40.1;41.6;41.6;41.7。
【底盘技术参数】
底盘型号 DFL1311A10 底盘名称 载货汽车底盘
商标名称 东风牌 生产企业 东风商用车有限公司
外形尺寸(mm) 11475,11100,11300,11590×2500×3030,3600,3690,3770,3100,3800 轮胎数 12
接近角/离去角(°) 28/12,28/13 轮胎规格 11.00-20,11.00R20,295/80R22.5
钢板弹簧片数 9/9/10,8/8/10,3/3/4,9/9/- 前轮距(mm) 2040/2040,1960/1960
燃料种类 柴油 后轮距(mm) 1860/1860
排放标准 GB3847-2005,GB17691-2005国Ⅳ
发动机型号 发动机生产企业 排量(ml) 功率(Kw)
ISDe270 40
ISLe270 40
ISLe292 40
ISLe315 40
ISC8.3-270E40A
ISC8.3-292E40A
dCi320-40
ISL9.5-315E40A
YC6L280-42
YC6L310-42
ISL9.5-340E40A
DDi75S270-40
DDi75S292-40
ISL9.5-292E40A
DDi75S315-40 东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风商用车有限公司 6700
8900
8900
8900
8300
8300
11120
9460
8424
8424
9460
7530
7530
9460
7530 198
199
215
231.5
198
215
236
232
206
228
251
199
215
215
232
|
可选择东风底盘、解放底盘、重汽斯太尔底盘、江淮粉粒物料运输车
粉粒物料运输车
底盘,根据实际需求,用户可自选底盘。
折叠编辑本段罐体
粉粒物料车罐体主要由筒体、罐体上端给进料口、流态化床、出料管总成、进气管及其它附件组成。
罐体顶部装有两个或三个给进料口。
折叠编辑本段管路系统
散装水泥车前、后气室各设一根进气管,通过球阀可分别实现同时开启和单独控制的功能。
系统工作原理如下:工作动力从汽车变速箱中引出,通过传动装置驱动空压机,产生的压缩空气经控制管路进入气室内,使罐内粉粒物料产生流态化现象。当压力达到0.196Mpa时,打开出料蝶阀,实现卸料。
折叠编辑本段用户指南
1、驾驶散装水泥车时不要超速、超压运行,超速、超压会严重损坏空压机。本机最高转速见主要技术参数表,工作压力为0.2MPa。
2、不要快速启动或停止空压机,而应缓慢增速或减速,否则,冲压力会损坏空压机。
3、不要改变空压机的旋转方向,否则,油泵不供油会严重损坏机器。
4、不要在减压前停止空压机,否则,粉粒物料可能倒流进气缸,造成空压机严重损坏。
5、开机前需检查油标。油位不得低于油标下限;需经常检查油泵是否供油,若不供油,应立即停机检查,否则,缺油会严重损坏空压机。
6、要按期更换润滑油。新机使用30小时后,排出曲轴箱里的油,清洁曲轴箱内部及滤油网,然后换油。以后每年照上述换油一次。
7、要检查、清洁滤油网。正常情况每季度检查、清洁一次,如果机器使用率高,应一个月检查、清洁一次。
8、本机使用的润滑油为CD40柴机油。禁止不同牌号的润滑油混用,否则润滑油变质会影响润滑效果。
9、每工作30小时要保养、清洁空气滤芯。转动滤芯的同时,用压力小于0.6MPa的压缩空气由内向外吹。保养五次后,请更换新滤芯。严禁用油或水清洗滤芯。
折叠编辑本段技术标准
QC/T 560-1999
折叠编辑本段工作原理
利用本车动力驱动空气压缩机, 将压缩空气经管道送入密封罐体下部的气室,使气室液态化床上的粉粒体悬浮成流态状,当罐内压力达到额定值时,打开卸料阀,流动化物料通过管道流动而进行输送。
折叠编辑本段基本结构
1.汽车底盘。
2.取力器。
3.空气压缩机。
4.空气管道。
5.罐体。
6.卸装料装置。
折叠编辑本段参数
罐体采用自动纵向焊接工艺,焊缝牢固平整,罐体采用直通式或Y型流化床优化罐体内部和外部结构,具有重心低,容积大等特点;设计科学布置合理,卸料时间短、剩灰率低。
适用于粉煤灰、水泥、石灰粉、矿石粉等颗粒直径不大于0.1mm粉粒干燥物料的运输和卸料。

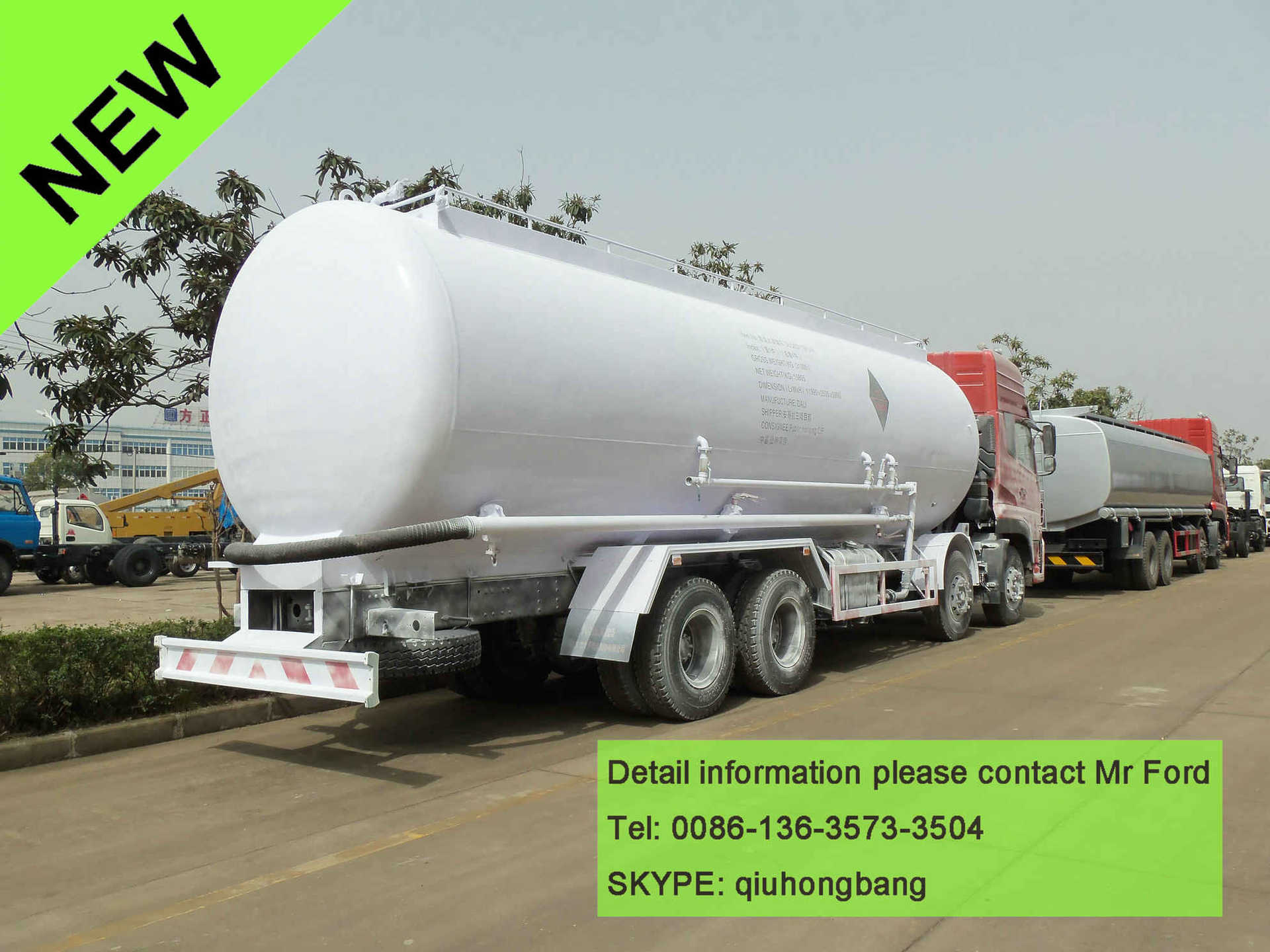

散装水泥半挂车罐体采用双锥内倾卧式结构,双管进气、双筒加料。
罐体及金属附件进行了喷丸处理,附着力强,耐腐性好,漆膜均匀,能够承受各种恶劣环境。罐体生产容积为:25-40立方米。
三轴粉粒物料运办输车半挂罐体生产容积:45-60立方米。
|
