总质量
|
16000(Kg)
|
容积:
|
|
额定载质量
|
8845(Kg)
|
整备质量
|
6960(Kg)
|
外形尺寸
|
7410×2450×3150(mm)
|
货厢尺寸
|
××(mm)
|
额定载客
|
(人)
|
准拖挂车总质量
|
(kg)
|
驾驶室:
|
|
前排乘客:
|
3(人)
|
防抱死系统:
|
有
|
载质量利用系数
|
|
燃料种类:
|
柴油
|
排放标准:
|
GB3847-2005,GB17691-2005国Ⅳ
|
接近角/离去角:
|
23/16,25/16(°)
|
前悬/后悬:
|
1430/1480,1250/1660(mm)
|
轴数:
|
2
|
轴距:
|
4500,3650,5100,3800,4200,4700,3950(mm)
|
轮胎数:
|
6
|
轮胎规格:
|
10.00-20,9.00-20 16PR,9.00R20 16PR,10.00R20 16PR
|
前轮距(mm):
|
1940,1900,1810,1933,1964
|
后轮距(mm):
|
1860,1800,1800
|
轴荷:
|
6000/10000
|
最高车速:
|
90,80(km/h)
|
其它
|
随底盘选装驾驶室前围面板,进气格栅,前保险杠及前部灯具,当选装老款驾驶室时前悬为1250,后悬为1660,接近角为25,当选装新款驾驶室时前悬为1430,后悬为1480,接近角为23.侧后防护材料:Q235B,侧防护螺栓连接,后防护焊接,后部防护断面尺寸(mm):50×250,后部防护离地高度(mm):480.安装具有卫星定位功能的行驶记录仪.ABS型号/生产厂家:3631010-C2000/东风电子科技股份有限公司制动系统公司.
|
底盘EQ1160GD4DJ技术参数
|
底盘型号
|
EQ1160GD4DJ
|
底盘企业:
|
|
轮胎数
|
6
|
弹簧片数:
|
9/12+10,8/10+7,8/10+8
|
轮胎规格:
|
10.00-20,9.00-20 16PR,9.00R20 16PR,10.00R20 16PR
|
转向形式:
|
?????
|
前轮距:
|
1940,1900,1810,1933,1964
|
后轮距:
|
1860,1800,1800
|
底盘排放标准:
|
GB3847-2005,GB17691-2005
|
燃料种类:
|
|
批次:
|
281
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(kw)
|
ISDe180
40
YC4D140-41
ISB170
40
ISB190
40
YC6J180-46
|
|
4500
4200
5900
5900
6494
|
132
103
125
140
132
|
|

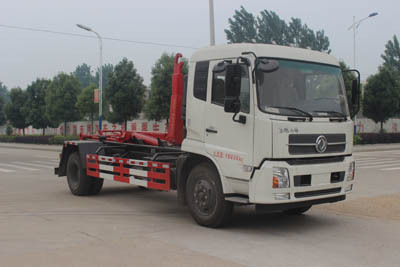

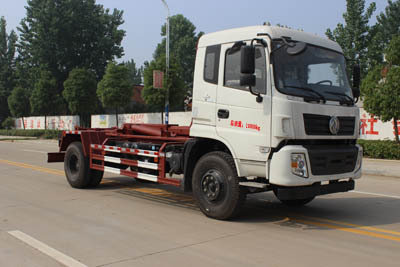

车厢可卸式垃圾车又叫拉臂式垃圾车,东风多利卡拉臂垃圾车是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。 东风多利卡拉臂垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。东风多利卡钩臂式垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。
拉臂垃圾车采用高新设计可摆动的钩臂,东风多利卡拉臂垃圾车垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),东风多利卡拉臂垃圾车厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。
拉臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成:
东风多利卡钩臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。
多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。
平衡阀:能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头,承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能,在操作过程中确保液压系统安全可靠。
箱体锁定装置:东风多利卡钩臂式垃圾车液压系统控制的锁箱结构,能紧紧的把垃圾箱的底部的导轨粱锁紧。东风多利卡钩臂式垃圾车在运输的过程中,垃圾箱与车辆底盘融为一体,安全性能可靠。
平衡稳定装置:独特结构的后平衡装置能保证在钩箱与卸箱的过程中,起辅助支撑作用。加大整车的重心范围,工作中更加安全可靠。使整车具有了可靠的使用稳定性。
拉臂钩的结果:东风多利卡拉臂垃圾车全部采用欧洲最新设计,品种多,结构规格全。有三大结构形式,拉臂式,伸缩式,摆臂伸缩式。吨位从一吨到二十吨。用户可以根据不同的底盘,不同的场所需求,安装结构不同的拉臂钩。
