车辆型号: 5250ZXXT4 目录序号: (十七)74
免检: 发布日期: 20160111
总质量 24900(Kg) 容积:
额定载质量 14605,14115(Kg) 整备质量 10100,10550(Kg)
外形尺寸 8350,8150×2500×3050,3050,3150(mm) 货厢尺寸 ××(mm)
额定载客 (人) 准拖挂车总质量 (kg)
驾驶室: 前排乘客: 3(人)
防抱死系统: 有 载质量利用系数
燃料种类: 柴油 排放标准: GB3847-2005,GB17691-2005国IV
接近角/离去角: 23/22,20/22(°) 前悬/后悬: 1250/1250,1450/1250(mm)
轴数: 3 轴距: 4350+1300,4750+1300,5350+1300,5850+1300(mm)
轮胎数: 10 轮胎规格: 10.00-20,10.00R20
前轮距(mm): 1960,1980 后轮距(mm): 1860/1860
轴荷: 7000/17900(并装双轴) 最高车速: 85(km/h)
其它 该车随底盘选装新款驾驶室时,对应前悬(mm) :1450, 对应接近角(°) :20,对应整备质量(Kg) :10550。长(mm)/ 前悬(mm)/ 接近角(°)对应关系为: 8350/1450/20,8150/1250/23。防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):150×50×5,后部防护离地高度(mm):500。该车选用轴距(mm): 4350+1300, 发动机型号:ISDe230 40,YC6J220-46,ISB210 40,YC6A240-46对应的油耗值分别为(L/100km):37.3,37.3,37.3,37.3。安装带有卫星定位功能的行驶记录仪。安装带ABS的底盘,ABS的型号:4S/4M,生产厂家:威伯科汽车控制系统中国有限公司。
底盘EQ1258VFJ1技术参数
底盘型号 EQ1258VFJ1 底盘企业: 东风汽车公司
轮胎数 10 弹簧片数: 9/10
轮胎规格: 10.00-20,10.00R20 转向形式: 方向盘
前轮距: 1960,1980 后轮距: 1860/1860
底盘排放标准: GB3847-2005,GB17691-2005国IV
燃料种类: 柴油 批次: 275
发动机型号 发动机生产企业 排量(ml) 功率(kw)
ISB210
40
ISDe230
40
YC6J220-46
YC6A240-46 东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司 5900
6700
6494
7255 155
169
162
177
|

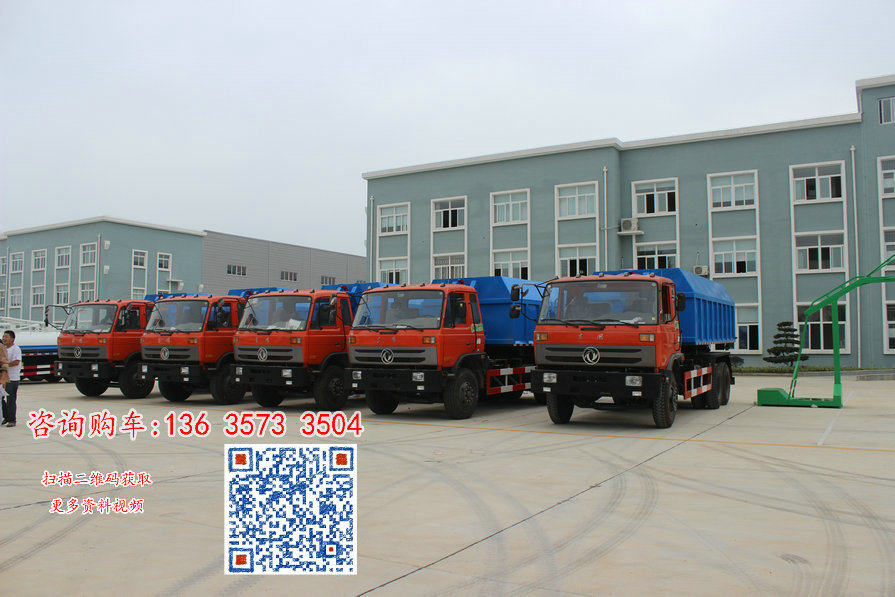

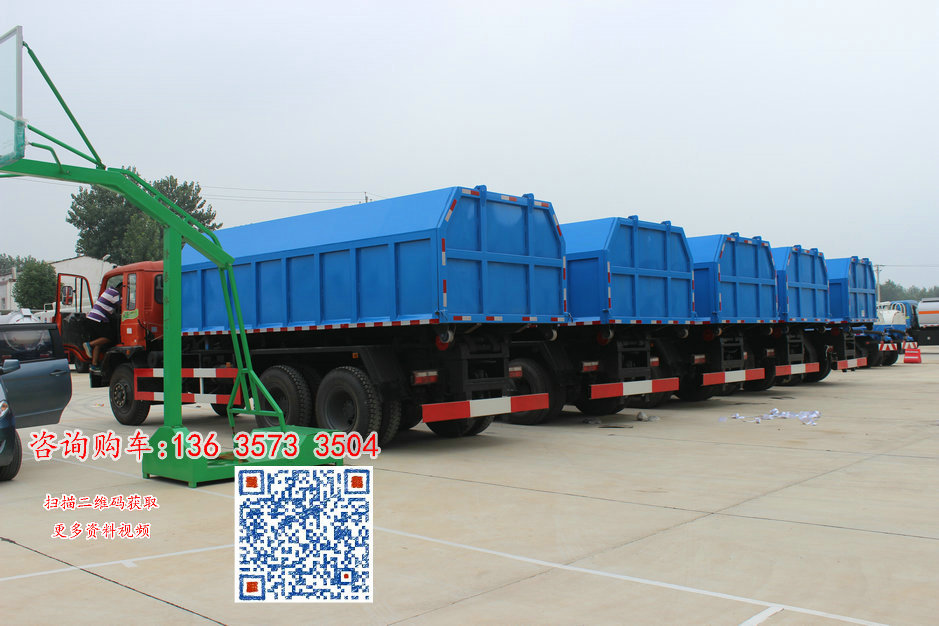

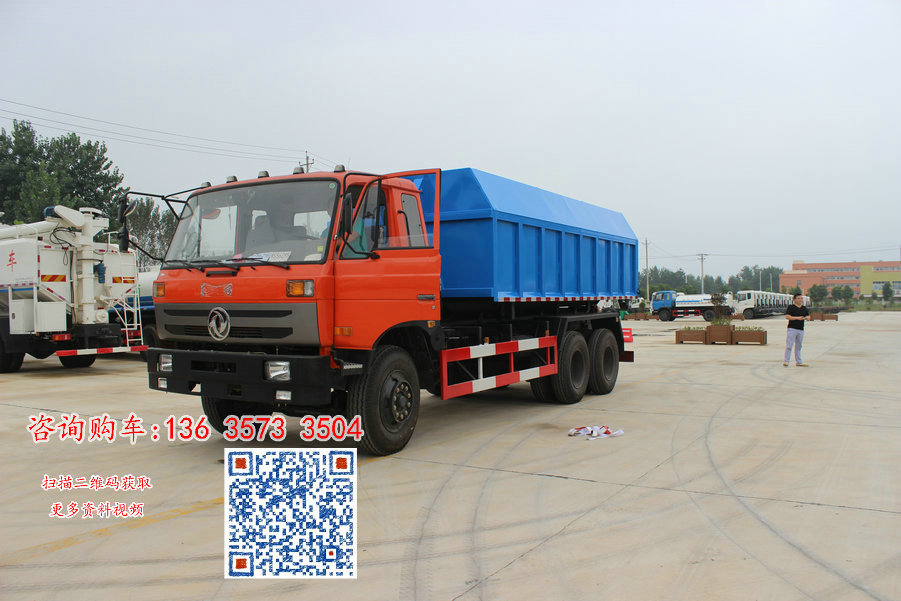

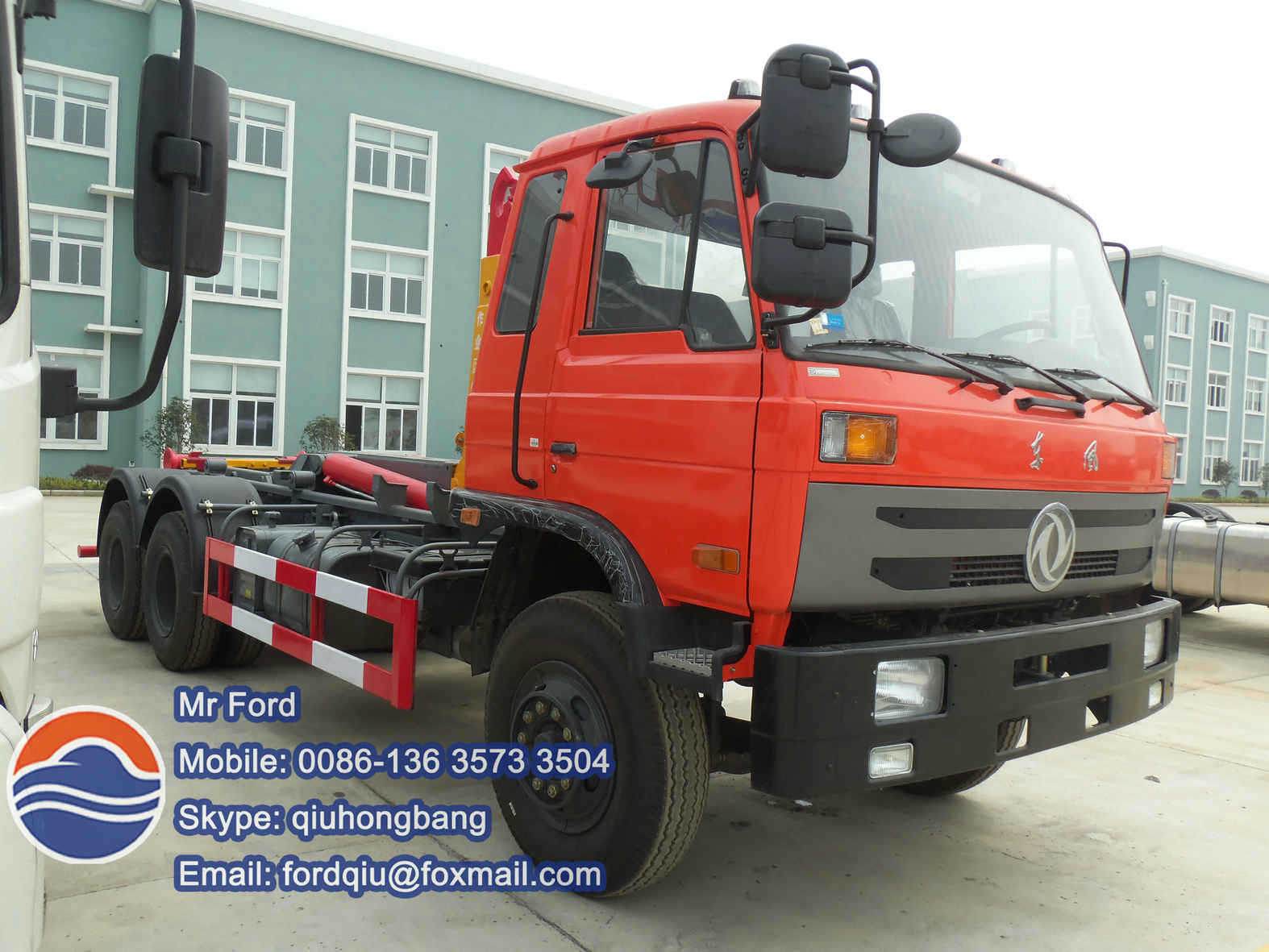

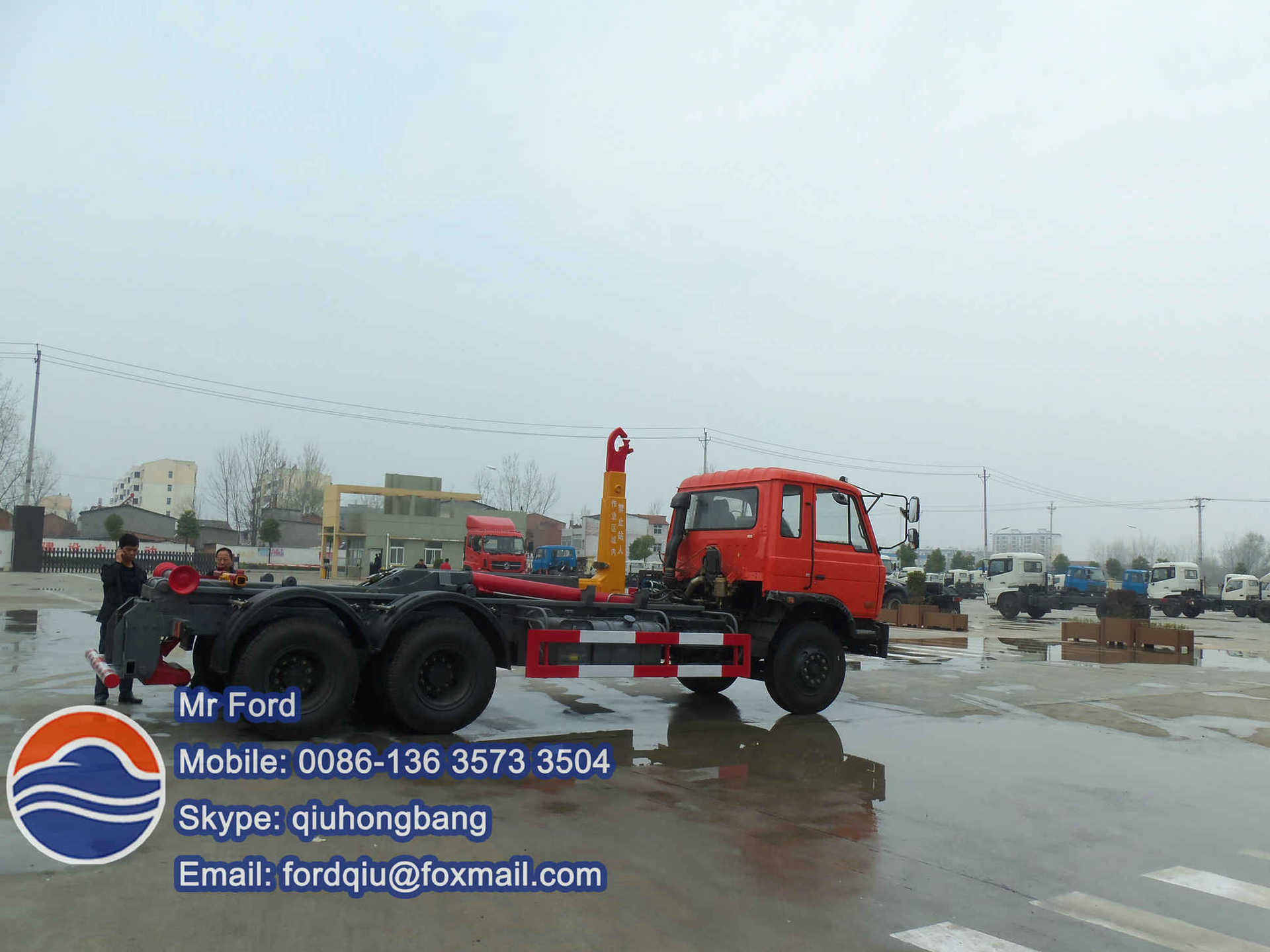

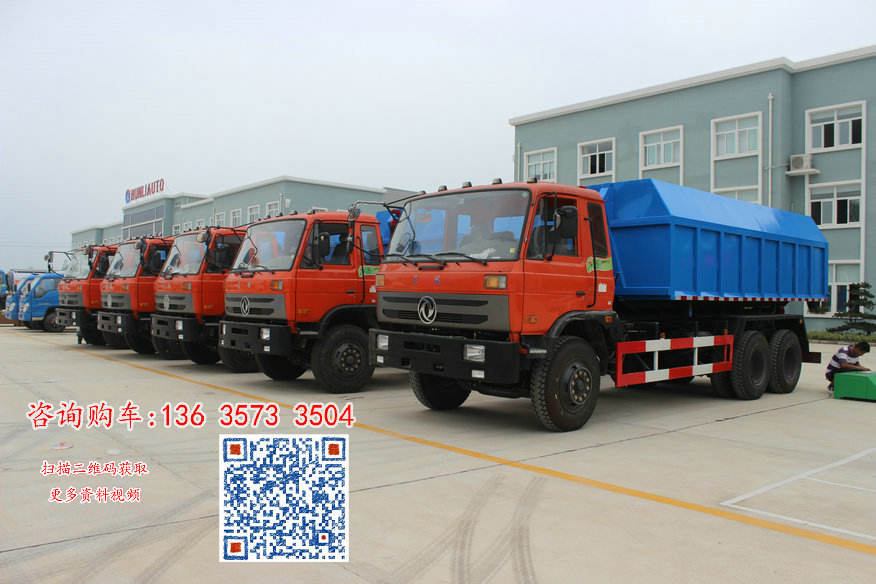

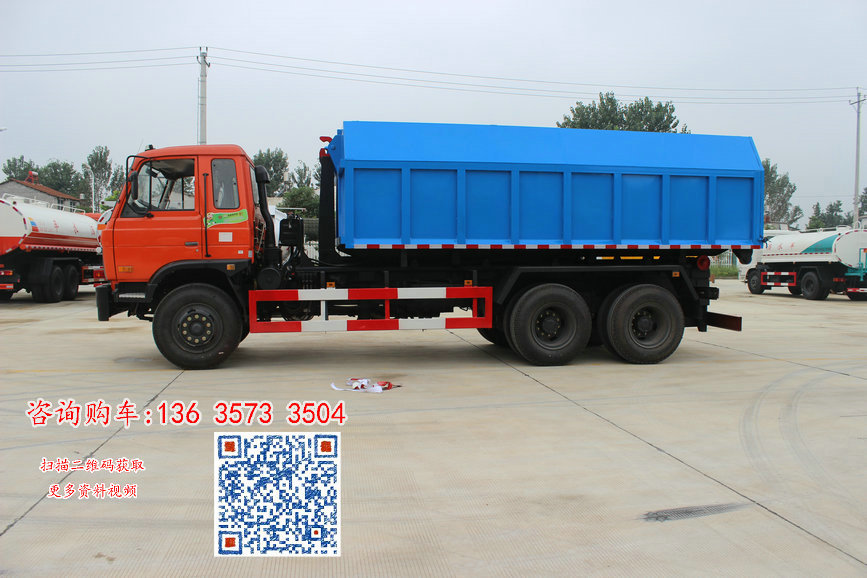

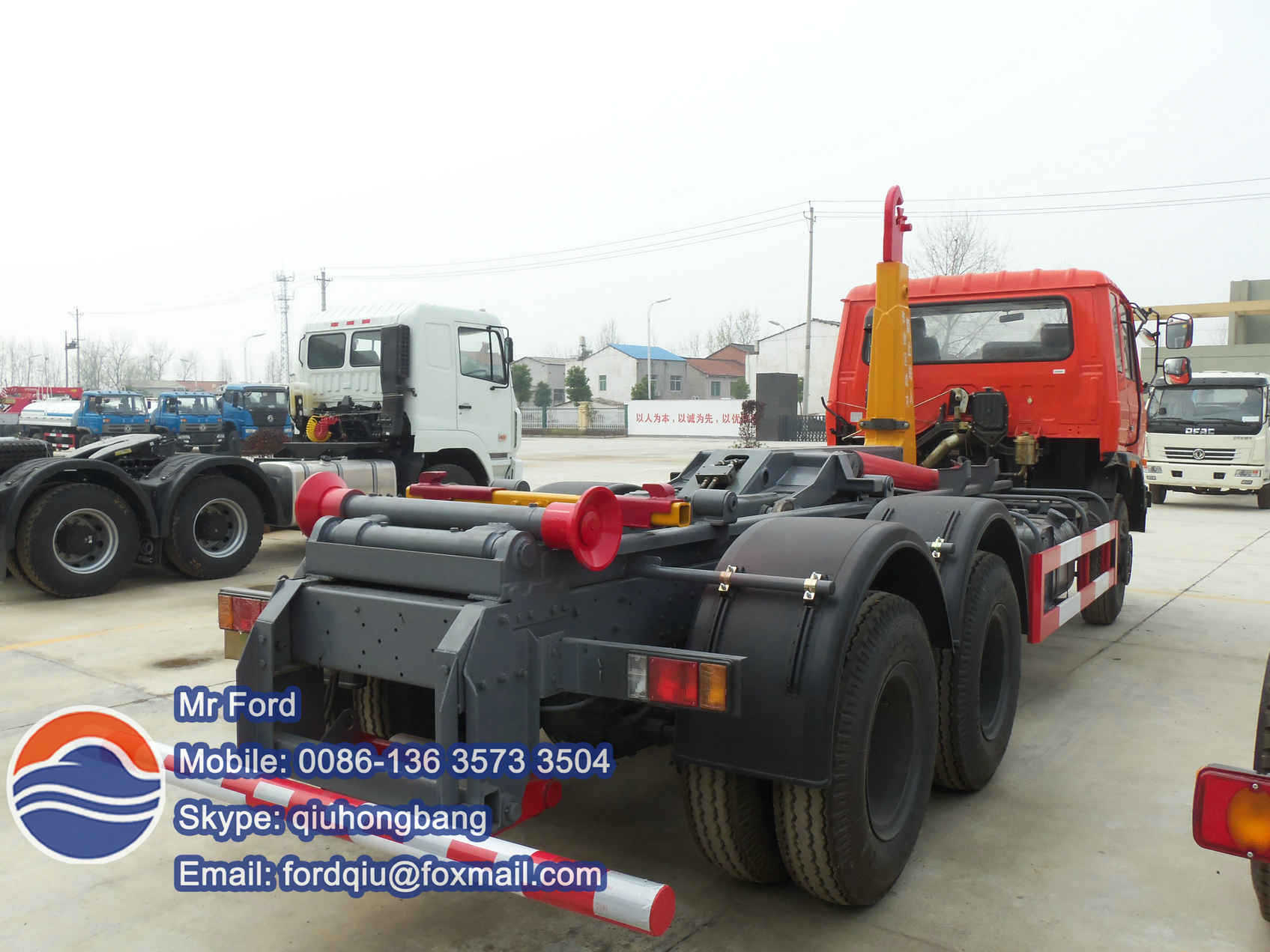

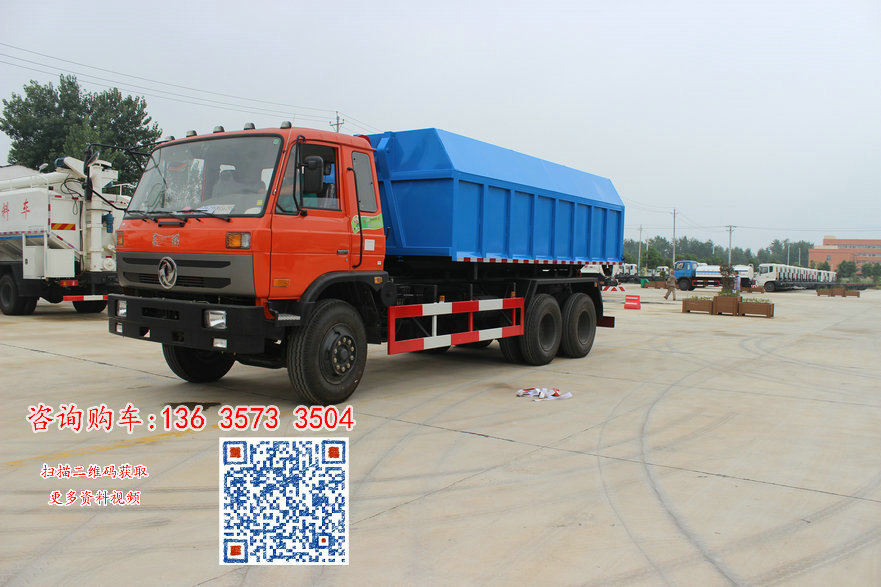

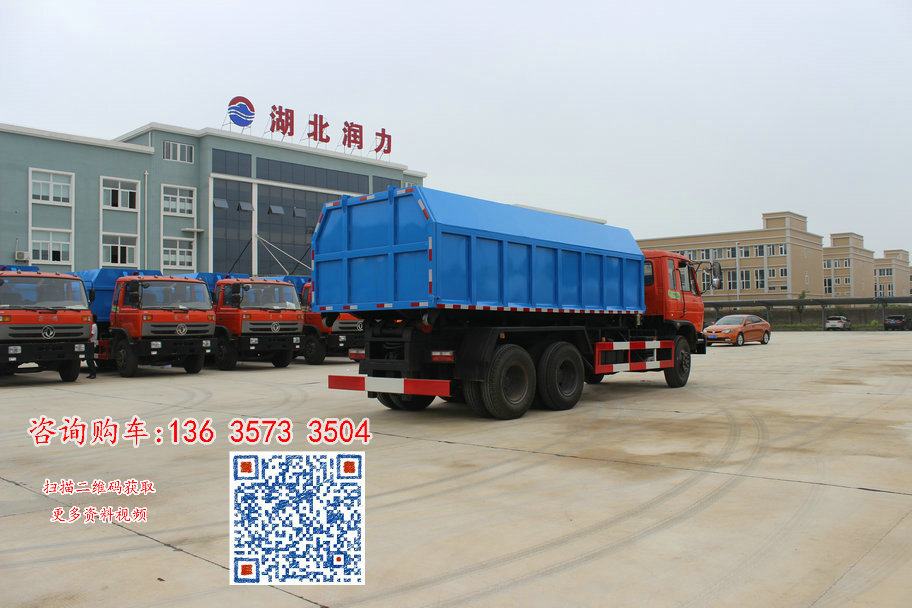

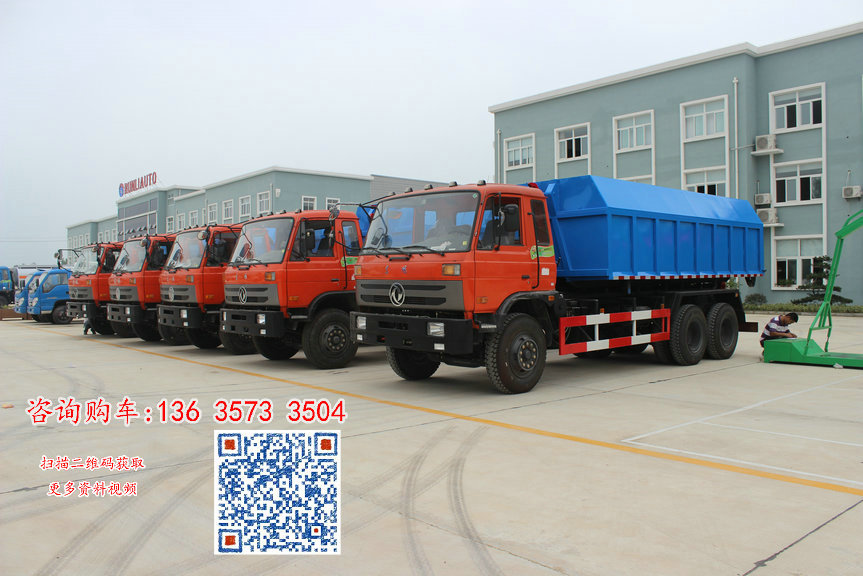

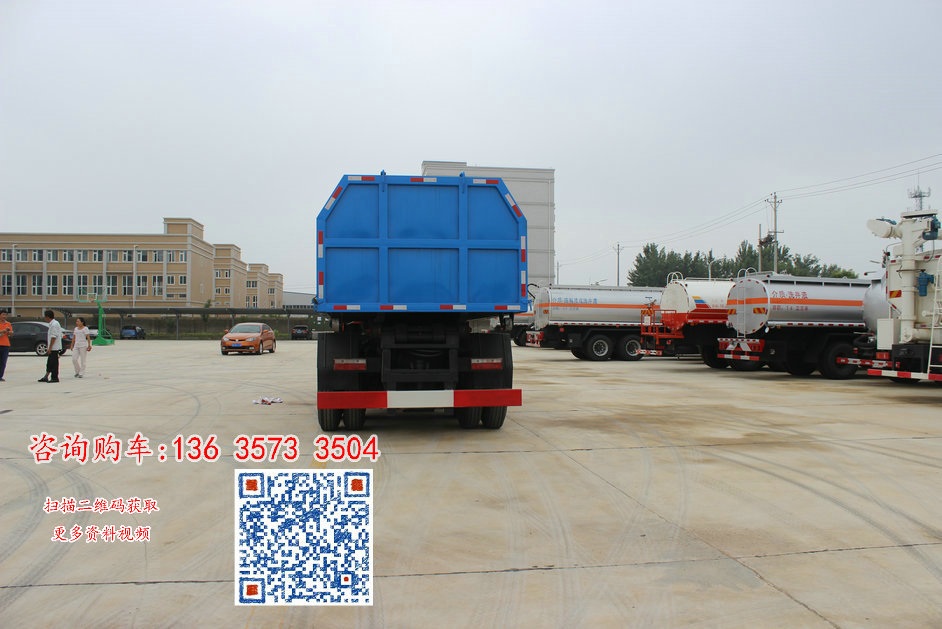

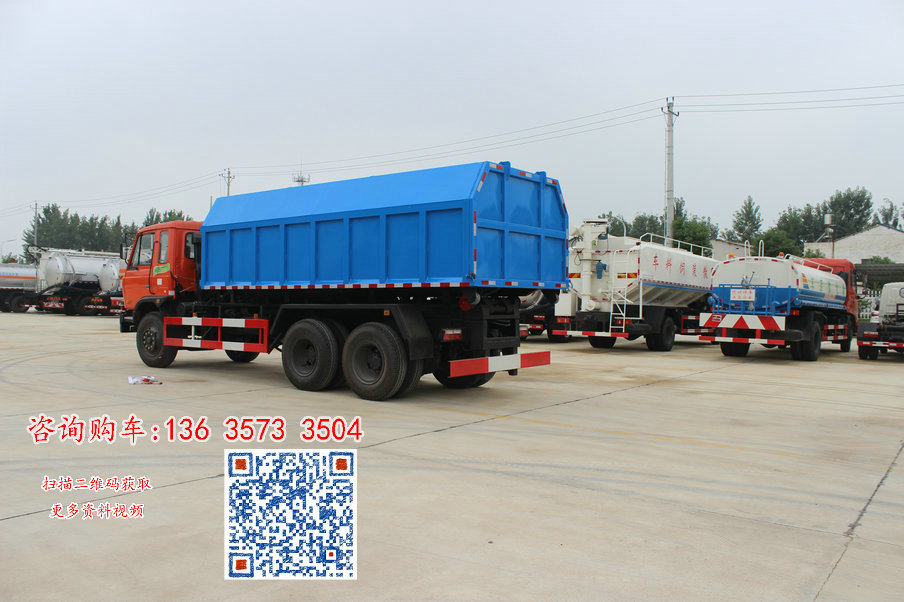

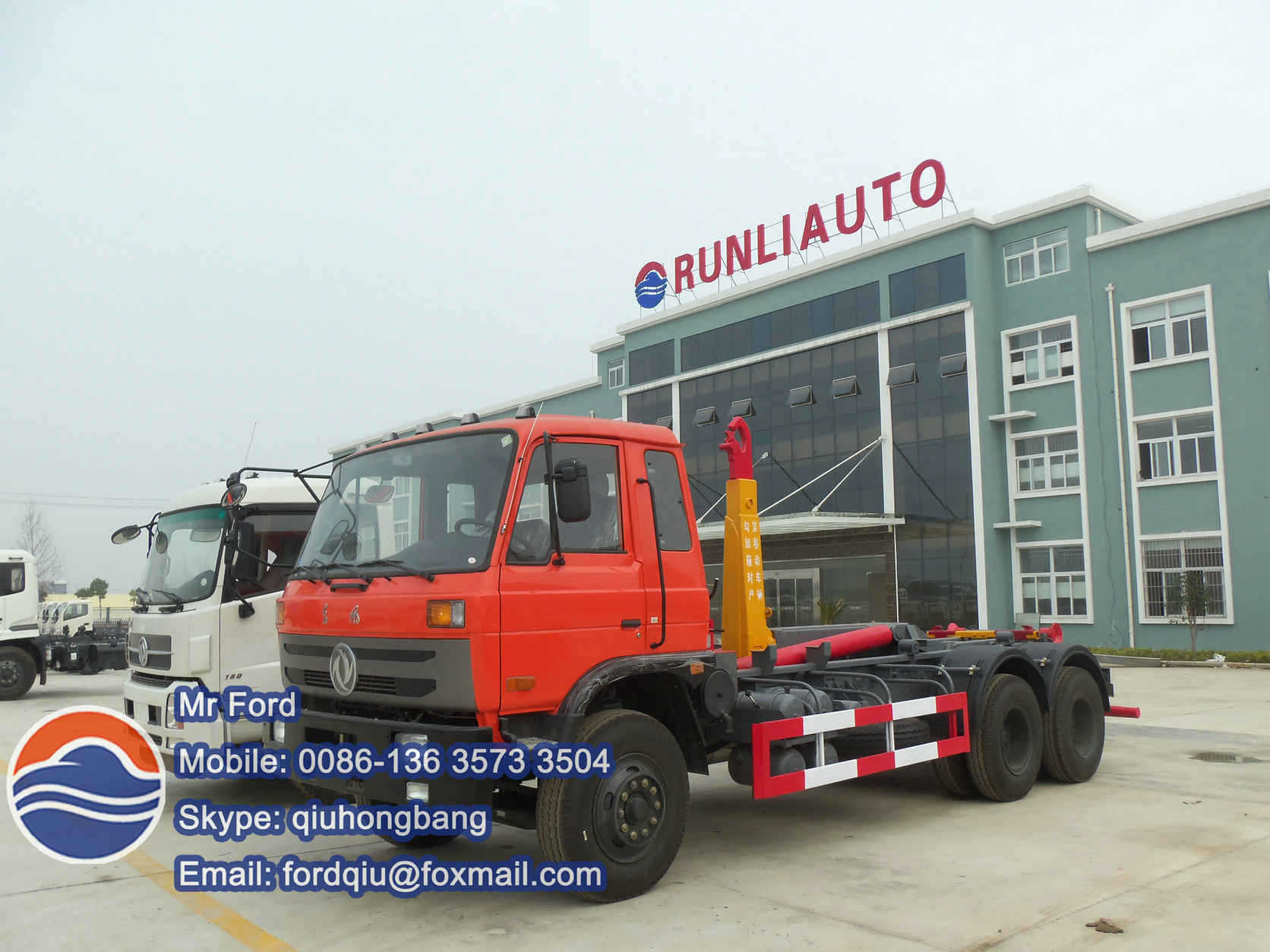

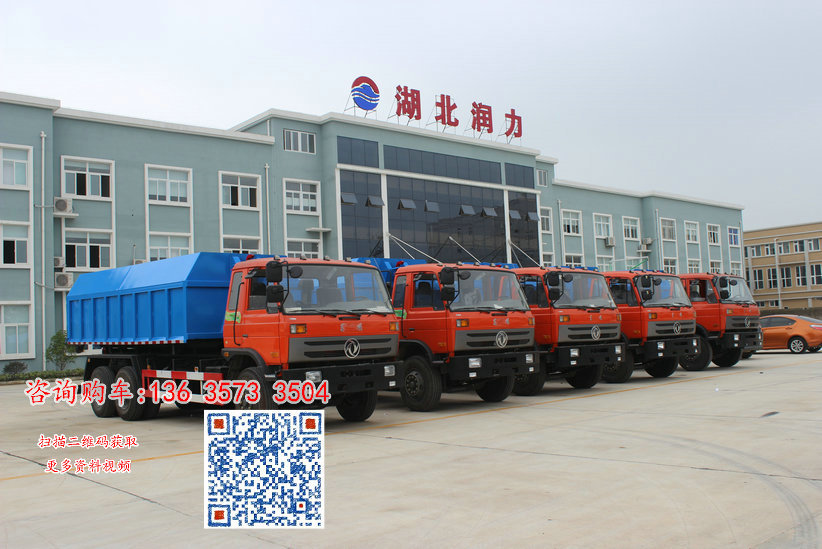

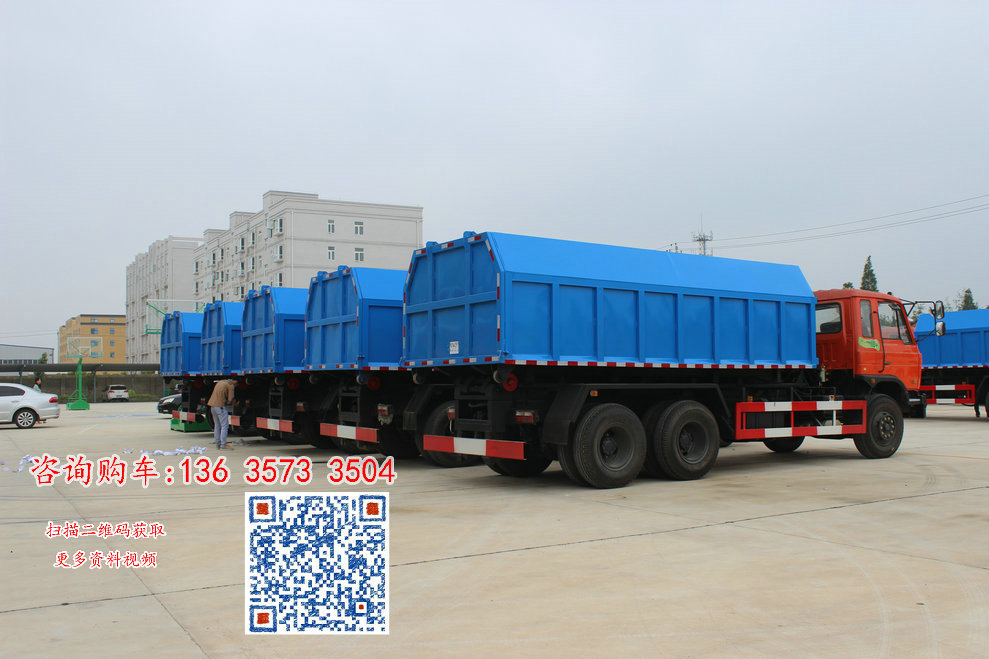

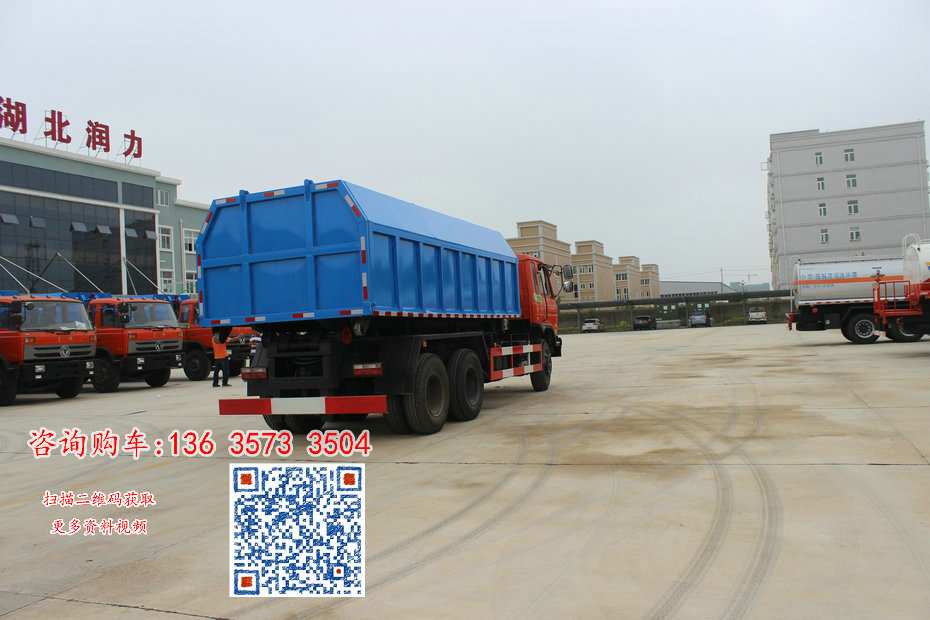

钩臂垃圾车是在载货汽车底盘基础上加装垃圾厢钩臂系列倾翻机构的专用装置和垃圾箱组成。
折叠编辑本段特点
钩臂垃圾车采用高新设计可摆得钩臂,一车可带多个大厢,装卸方便,实现车厢的二次吊装并使机构最为省力,具有结构简单,操作稳定方便,高效率装卸,节省人力等优点。钩臂垃圾车可根基用户要求配备若干个垃圾转运箱。转运箱可作为一个简易、美观、环保的垃圾转运站,最大限度提高了车辆的使用效率。
折叠编辑本段操作方式
1、放置垃圾车箱体步骤
① 起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;
②将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。
③拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行驶。
2、拉起垃圾车垃圾箱体步骤
①将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;
②将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;
③当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;
④当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。
