总质量(Kg)
|
8250
|
罐体容积(m3)
|
|
额定载质量(Kg)
|
3600
|
外形尺寸(mm)
|
5400,5900×2150×2490
|
整备质量(Kg)
|
4455
|
货厢尺寸(mm)
|
××
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
驾驶室准乘人数(人)
|
3
|
载质量利用系数
|
|
接近角/离去角(°)
|
24/10
|
前悬/后悬(mm)
|
1070/1030,1180/920
|
轴数
|
2
|
轴距(mm)
|
3300,3800,3950,4500
|
轴荷(Kg)
|
3300/4950
|
最高车速(Km/h)
|
90
|
其它
|
备注:1:外形尺寸对应关系(外长/轴距/后悬):5400/3300/1030(920),5900/3800/1030(920),2:侧防护,后防护材料为Q235A,后防护离地高度为490mm,断面尺寸为100×50mm,侧防护连接方式为螺栓连接,后防护与车辆焊接连接.3:5.ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司
|
【底盘技术参数】
|
底盘型号
|
EQ1082GLJ2
|
底盘名称
|
载货汽车底盘
|
商标名称
|
东风牌
|
生产企业
|
东风汽车公司
|
外形尺寸(mm)
|
6185,6685,7190,7740×1950,2150×2190,2390,2490
|
轮胎数
|
6
|
接近角/离去角(°)
|
24/11,24/13
|
轮胎规格
|
7.50-16LT,7.50R16LT,8.25-16LT,8.25R16LT
|
钢板弹簧片数
|
8/9+5,8/10+7,9/10+8
|
前轮距(mm)
|
1506,1590,1750,1770
|
燃料种类
|
柴油
|
后轮距(mm)
|
1530,1586,1650
|
排放标准
|
GB17691-2005国Ⅴ,GB3847-2005
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
CY4BK151
CY4SK251
YC4FA130-50
|
东风朝阳朝柴动力有限公司
东风朝阳朝柴动力有限公司
广西玉柴机器股份有限公司
|
3856
3856
2982
|
105
115
95
|
|

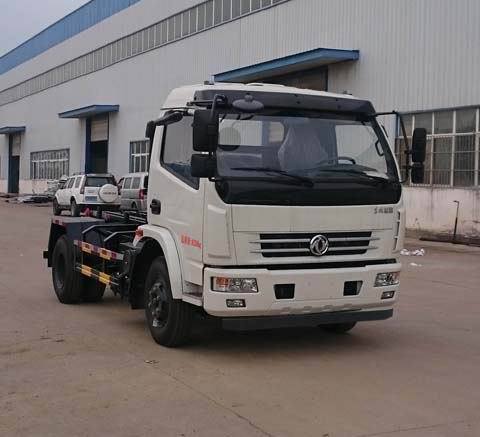

车厢可卸式垃圾车又叫拉臂式垃圾车,东风多利卡拉臂垃圾车是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。 东风多利卡拉臂垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。东风多利卡钩臂式垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。
拉臂垃圾车采用高新设计可摆动的钩臂,东风多利卡拉臂垃圾车垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),东风多利卡拉臂垃圾车厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。
拉臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成:
东风多利卡钩臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。
多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。
平衡阀:能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头,承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能,在操作过程中确保液压系统安全可靠。
箱体锁定装置:东风多利卡钩臂式垃圾车液压系统控制的锁箱结构,能紧紧的把垃圾箱的底部的导轨粱锁紧。东风多利卡钩臂式垃圾车在运输的过程中,垃圾箱与车辆底盘融为一体,安全性能可靠。
平衡稳定装置:独特结构的后平衡装置能保证在钩箱与卸箱的过程中,起辅助支撑作用。加大整车的重心范围,工作中更加安全可靠。使整车具有了可靠的使用稳定性。
拉臂钩的结果:东风多利卡拉臂垃圾车全部采用欧洲最新设计,品种多,结构规格全。有三大结构形式,拉臂式,伸缩式,摆臂伸缩式。吨位从一吨到二十吨。用户可以根据不同的底盘,不同的场所需求,安装结构不同的拉臂钩。
|
