车辆型号: SCS5070ZXXD 目录序号: (十七)97
免检: 发布日期: 20150812
总质量 7300(Kg) 容积:
额定载质量 4305,4370(Kg) 整备质量 2800(Kg)
外形尺寸 5380×1960×2220(mm) 货厢尺寸 ××(mm)
额定载客 (人) 准拖挂车总质量 (kg)
驾驶室: 前排乘客: 3,2(人)
防抱死系统: 无 载质量利用系数
燃料种类: 柴油 排放标准: GB3847-2005,GB17691-2005国Ⅳ
接近角/离去角: 19/18(°) 前悬/后悬: 1032/1048(mm)
轴数: 2 轴距: 3300(mm)
轮胎数: 6 轮胎规格: 7.00-16 14PR,7.00R16 14PR
前轮距(mm): 1506,1404,1500,1441,1586 后轮距(mm): 1466,1458,1520,1500,1530
轴荷: 2920/4380 最高车速: 95(km/h)
其它 随底盘选装驾驶室;防护材料:Q235B,连接方式:左右侧面及后下部防护均采用螺栓连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):385。发动机4B28BTCI,CY4102-CE4F,SD4BW754U,YC4FA90-40,YN33CRD2,对应油耗值分别为:15.79,15.51,15.37,;15.22,15.09。
底盘DFA1070SJ35D6技术参数
底盘型号 DFA1070SJ35D6 底盘企业: 东风汽车股份有限公司
轮胎数 6 弹簧片数: 8/9+5,6/8+4,6/6+5
轮胎规格: 7.00-16 14PR,7.00R16 14PR 转向形式: 方向盘
前轮距: 1506,1404,1500,1441,1586 后轮距: 1466,1458,1520,1500,1530
底盘排放标准: GB3847-2005,GB17691-2005国Ⅳ
燃料种类: 柴油 批次: 275
发动机型号 发动机生产企业 排量(ml) 功率(kw)
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
CY4T75-CE4
4DW93-84E4
YN27CRD1
4DW93-95E4 常柴股份有限公司
江苏四达动力机械集团有限公司
昆明云内动力股份有限公司
东风朝阳柴油机有限责任公司
广西玉柴机器股份有限公司
东风轻型发动机有限公司
常柴股份有限公司
东风朝阳朝柴动力有限公司
一汽解放汽车有限公司无锡柴油机厂
昆明云内动力股份有限公司
一汽解放汽车有限公司无锡柴油机厂 2834
2545
3298
3856
2982
2771
1995
3707
2540
2672
2540 70
75
75
73
66
75
60
75
64
70
72
|

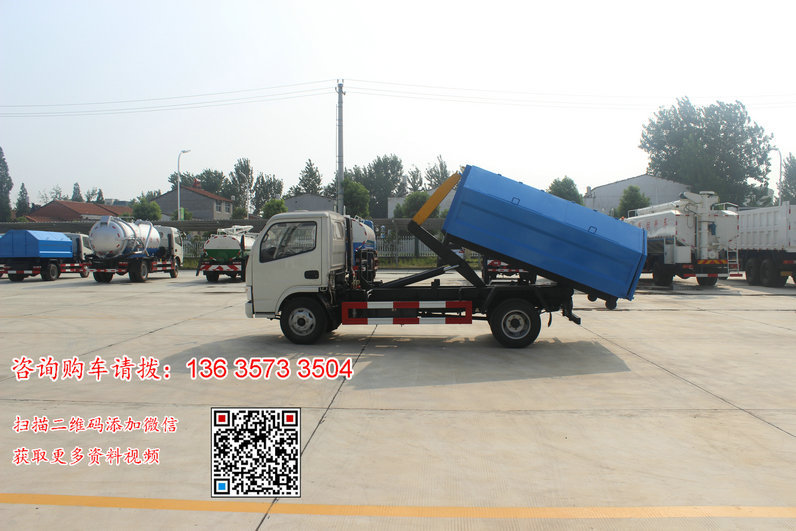

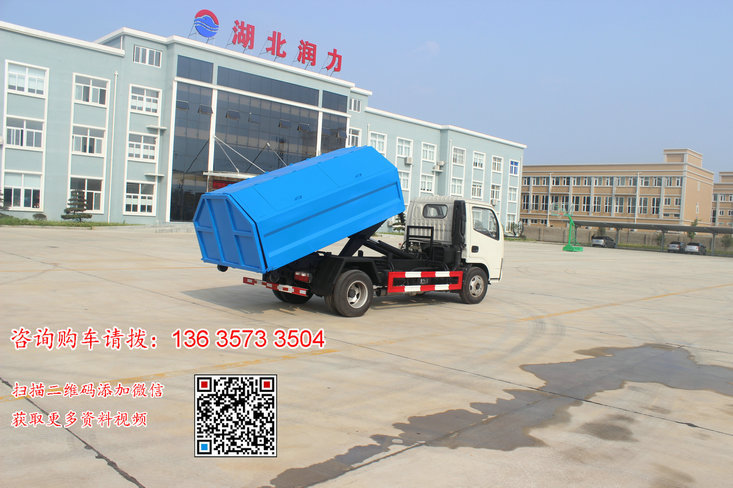

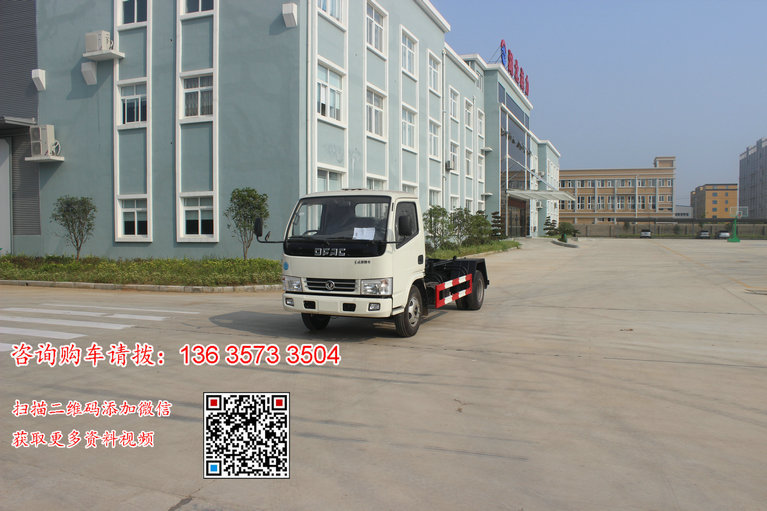

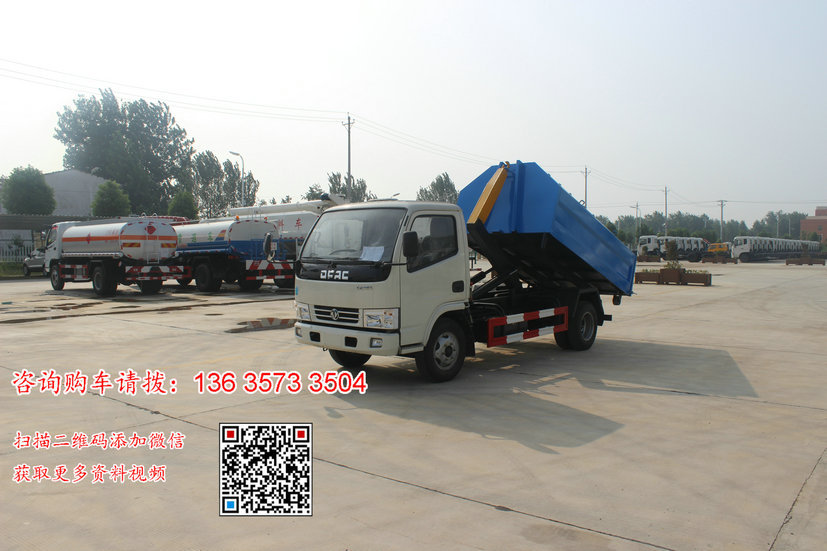

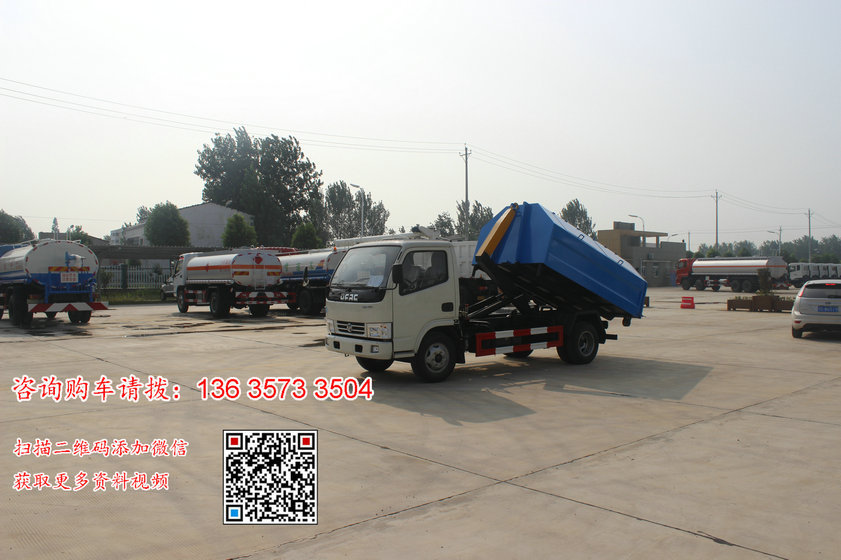

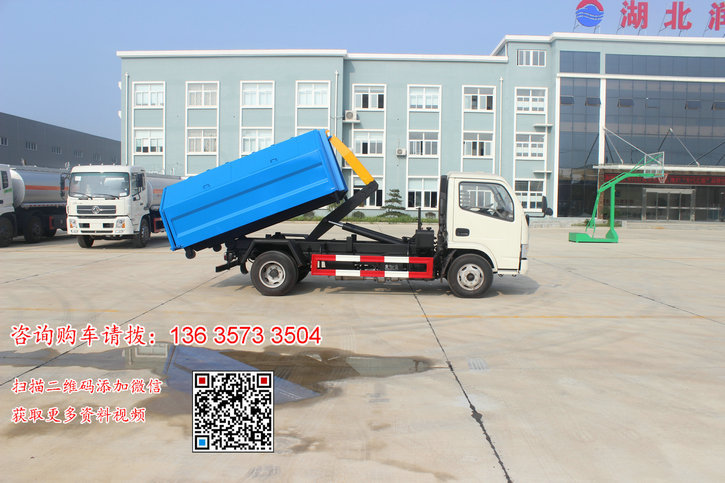

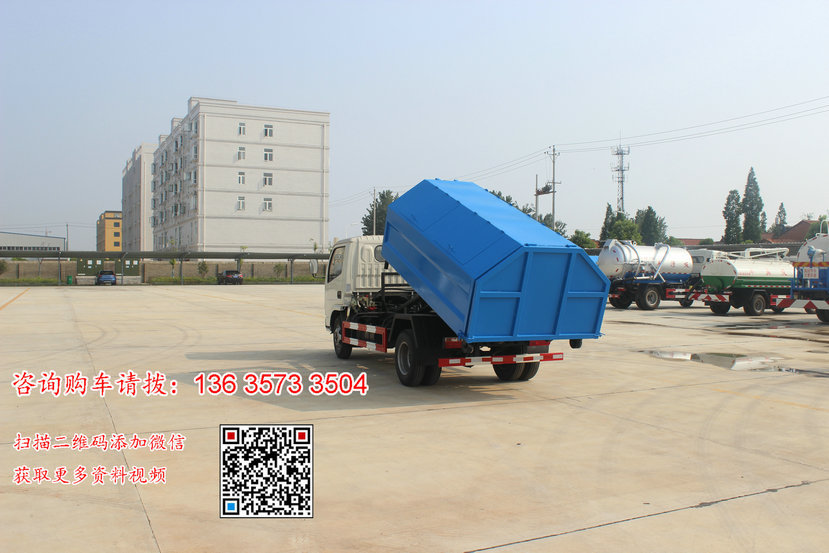

车厢可卸式垃圾车又叫拉臂式垃圾车,东风多利卡拉臂垃圾车是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。 东风多利卡拉臂垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。东风多利卡钩臂式垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。
拉臂垃圾车采用高新设计可摆动的钩臂,东风多利卡拉臂垃圾车垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),东风多利卡拉臂垃圾车厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。
拉臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成:

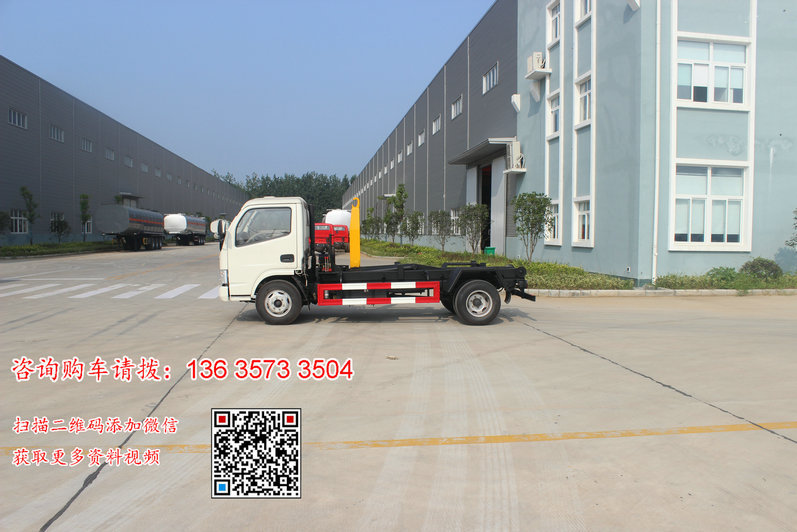

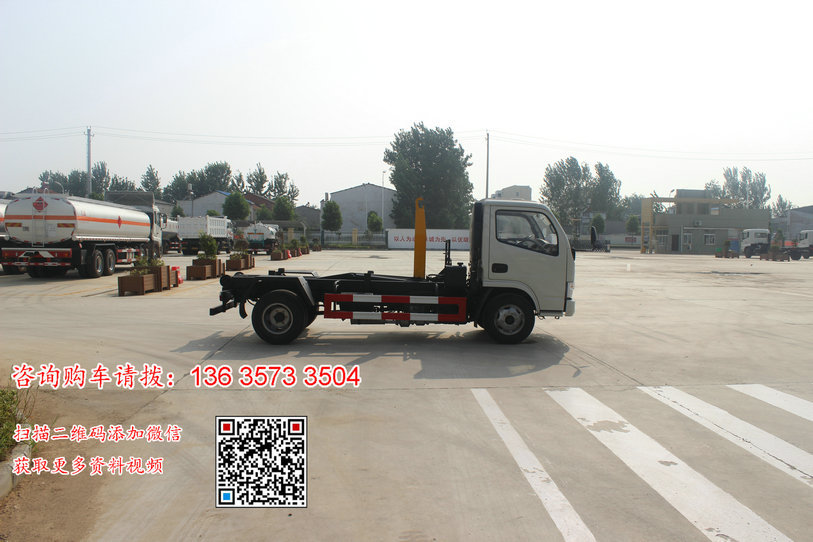

东风多利卡钩臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。
多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。
平衡阀:能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头,承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能,在操作过程中确保液压系统安全可靠。
箱体锁定装置:东风多利卡钩臂式垃圾车液压系统控制的锁箱结构,能紧紧的把垃圾箱的底部的导轨粱锁紧。东风多利卡钩臂式垃圾车在运输的过程中,垃圾箱与车辆底盘融为一体,安全性能可靠。
平衡稳定装置:独特结构的后平衡装置能保证在钩箱与卸箱的过程中,起辅助支撑作用。加大整车的重心范围,工作中更加安全可靠。使整车具有了可靠的使用稳定性。
拉臂钩的结果:东风多利卡拉臂垃圾车全部采用欧洲最新设计,品种多,结构规格全。有三大结构形式,拉臂式,伸缩式,摆臂伸缩式。吨位从一吨到二十吨。用户可以根据不同的底盘,不同的场所需求,安装结构不同的拉臂钩。
|
