总质量(Kg)
|
25000
|
罐体容积(m3)
|
|
额定载质量(Kg)
|
13400,13465
|
外形尺寸(mm)
|
8360×2500×3030,3130
|
整备质量(Kg)
|
11405
|
货厢尺寸(mm)
|
××
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
驾驶室准乘人数(人)
|
3,2
|
载质量利用系数
|
|
接近角/离去角(°)
|
20/10
|
前悬/后悬(mm)
|
1460/1200,1460/1250
|
轴数
|
3
|
轴距(mm)
|
4350+1300,4350+1350
|
轴荷(Kg)
|
7000/18000(并装双轴)
|
最高车速(Km/h)
|
80
|
其它
|
备注:后悬/轴距/高度对应关系为(mm):1200/4350+1350/3030,1250/4350+1300/3130;驾驶室准乘人数(人):3,2与额定载质量(kg):13400,13465对应。随底盘选装驾驶室和下视镜安装位置。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):220×50,后部防护离地高度(mm):460。 油耗值37对应发动机:ISC8.3-245E40A,ISC8.3-270E40A,ISC8.3-292E40A;油耗值32.75对应发动机:ISDe245 40,ISDe270 40。ABS生产厂家及型号:东科克诺尔商用车制动系统(十堰)有限公司、3631010-C2000
|
【底盘技术参数】
|
底盘型号
|
DFL1250A11
|
底盘名称
|
载货汽车底盘
|
商标名称
|
东风牌
|
生产企业
|
东风商用车有限公司
|
外形尺寸(mm)
|
9240,9380×2500×3030,3100,3600,3690
|
轮胎数
|
10
|
接近角/离去角(°)
|
20/14
|
轮胎规格
|
10.00-20 18PR,10.00R20 18PR,11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR
|
钢板弹簧片数
|
8/9,8/10,9/10
|
前轮距(mm)
|
1986,2040
|
燃料种类
|
柴油
|
后轮距(mm)
|
1860/1860
|
排放标准
|
GB3847-2005,GB17691-2005国Ⅳ
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
ISDe270 40
ISDe245 40
ISC8.3-245E40A
ISC8.3-270E40A
ISC8.3-292E40A
|
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
|
6700
6700
8300
8300
8300
|
198
180
180
198
215
|
|

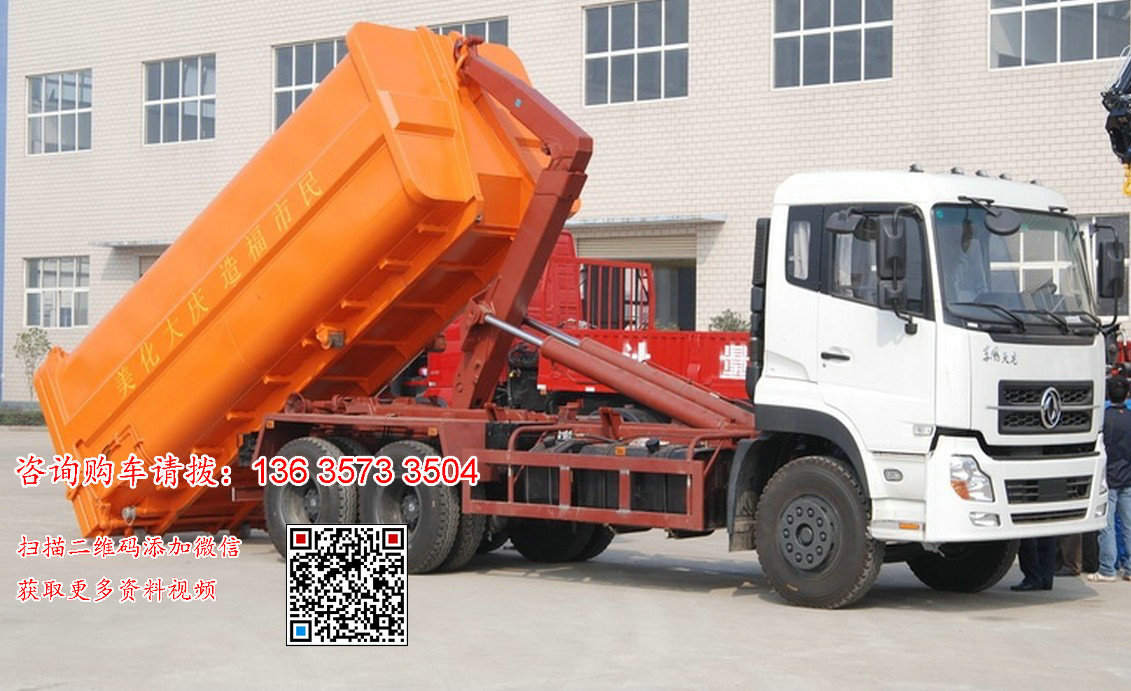

钩臂垃圾车是在载货汽车底盘基础上加装垃圾厢钩臂系列倾翻机构的专用装置和垃圾箱组成。
折叠编辑本段特点
钩臂垃圾车采用高新设计可摆得钩臂,一车可带多个大厢,装卸方便,实现车厢的二次吊装并使机构最为省力,具有结构简单,操作稳定方便,高效率装卸,节省人力等优点。钩臂垃圾车可根基用户要求配备若干个垃圾转运箱。转运箱可作为一个简易、美观、环保的垃圾转运站,最大限度提高了车辆的使用效率。
折叠编辑本段操作方式
1、放置垃圾车箱体步骤
① 起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;

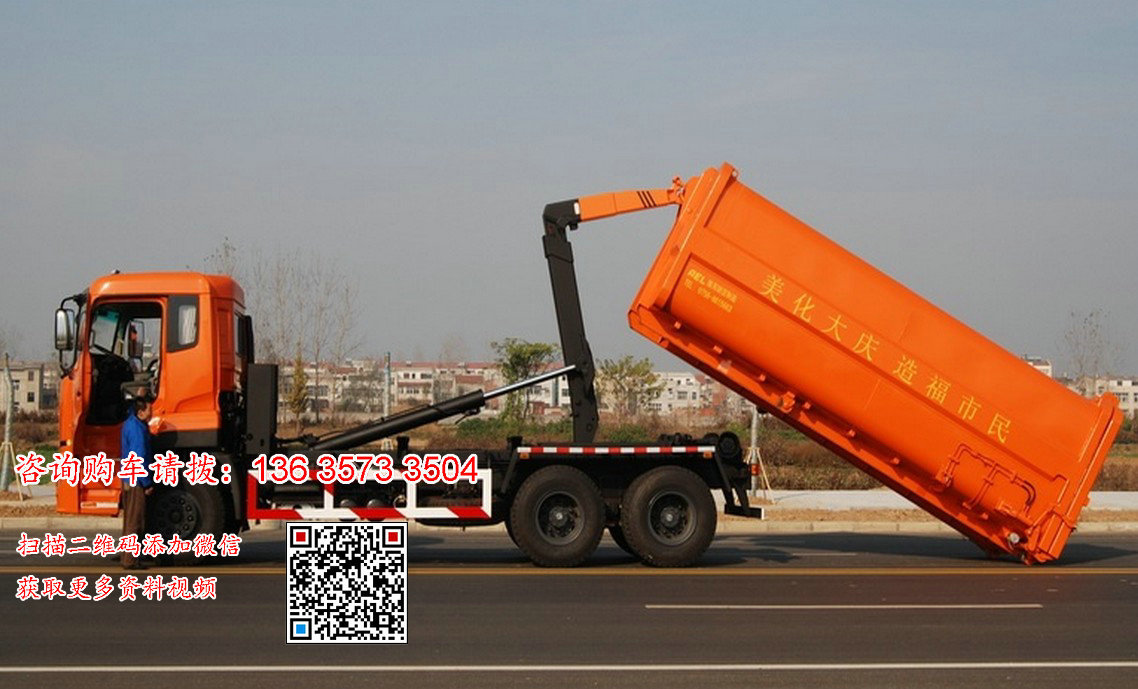

②将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。
③拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行驶。
2、拉起垃圾车垃圾箱体步骤
①将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;

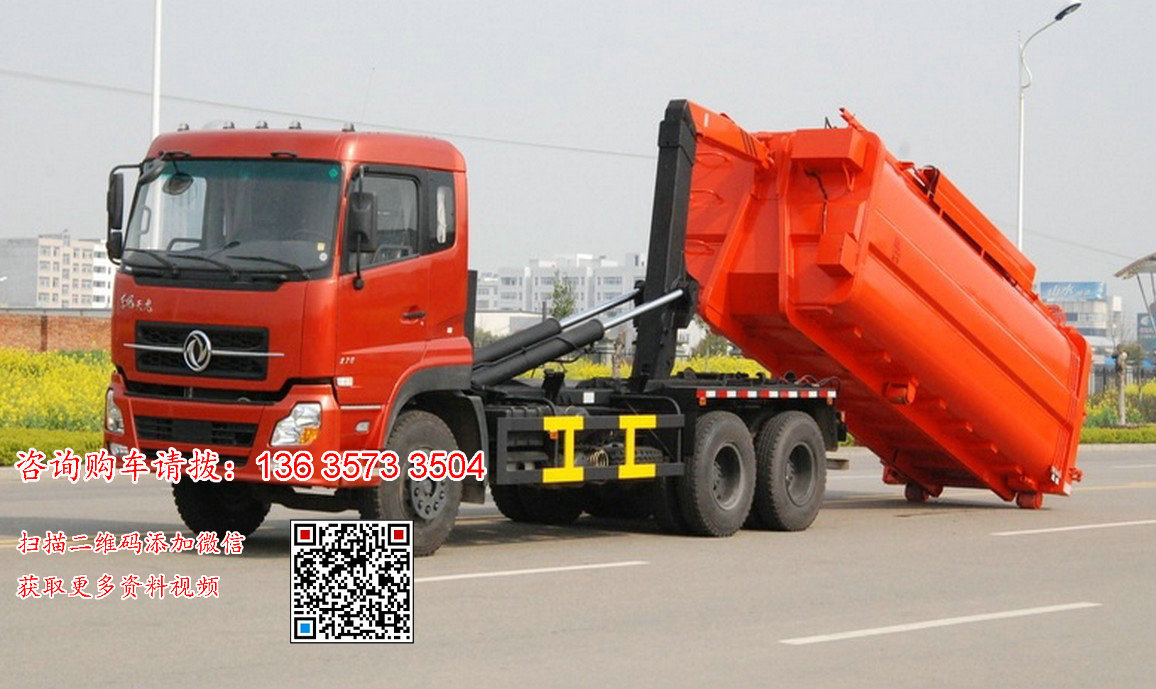

②将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;
③当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;
④当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。
