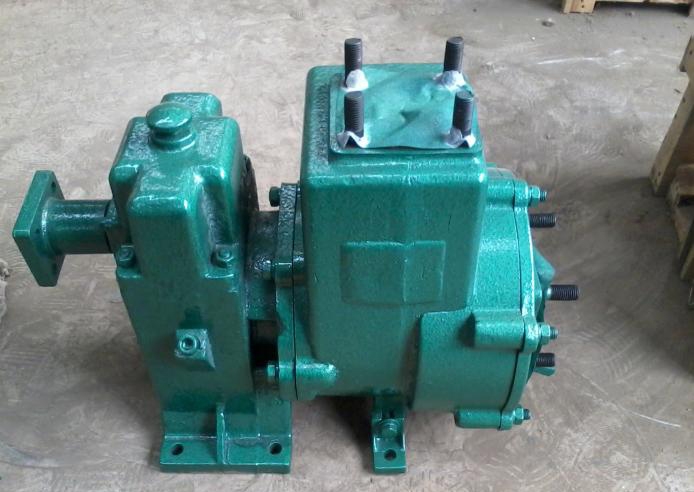

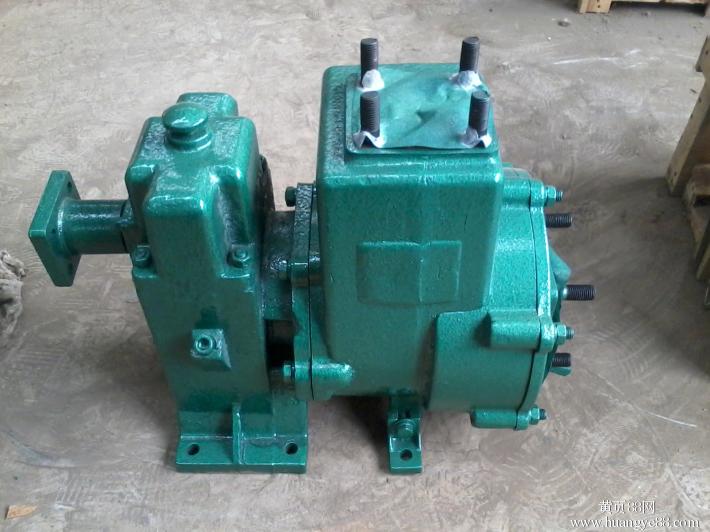

洒水车水泵65QZ-50/110
65QZ-50/110自吸式洒水车泵
自吸式洒水车泵基本参数
型号
流量
扬程m
输入轴转速n/min
轴功率KW
自吸高度m
自吸时间min/5m
输入轴旋转 方向
m3/h
l/imn
65QZ-50/110(S)
50
833
110
1480
24
6.5
1.0
左、右旋转
洒水车水泵65QZ-50/110
一、产品描述
本公司生产的水泵,是洒水车专用水泵,为提高洒水车的专用性能开发的新产品,符合汽车行业标准QC/T29114-93中对泵规定的要求。具有结构合理、自吸性能强、运转平稳可靠、安装维修方便等特点。
二、结构特点
1、型号:80QZ-60/90N、 65QZ-50/110N、65QZ-40/50N 泵为带有增速箱的自吸式离心泵,主要由泵体、叶轮、机械密封、轴、增速箱等部体组成。
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
3、当水源含有泥沙、杂物时,吸入管进口应置于网罩内,网罩通孔面积应大于300cm2,而网孔直径应小于6mm。
4、泵的轴封采用机械密封,因此泵运行可靠、寿命长。
三、工作原理
该类型泵采用外混式轴向回液的泵体结构,泵体由吸入室、储液室、回流孔和气液室组成。泵起动后,叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力作用下,混合液体通过压出室进入气液分离室,由于气体的比重轻,气体从液体中分离出来,并从出口管中排出,而液体在气液分离室中下沉,经回流孔回到叶轮外缘,进行又一次的气液混合——分离过程,依次循环,直到吸入管内气体排净而充满液体,完成自吸过成;当水流出叶轮后,叶轮中心部分出现真空,吸水池中的水在大气压力作用下经吸水管进入叶轮,由于叶轮不断地旋转,水也不断排出和吸入,形成连续不断的泵水作用。
四、注意事项
1、泵工作前必须将泵内灌满引水,否则机械密封损坏造成漏水。工作时进口管不得漏气,吸水口必须浸没于水中,防止空气吸入。
2、气温低于零度时,工作完成后,必须放干泵内的水,否则因结冰胀破泵箱体。
3、当水源含有泥沙、杂物取水时应严防吸入损环机械密封。
4、在正常自吸高度内,泵启动后2分钟,还未出水,请立即停机检查
